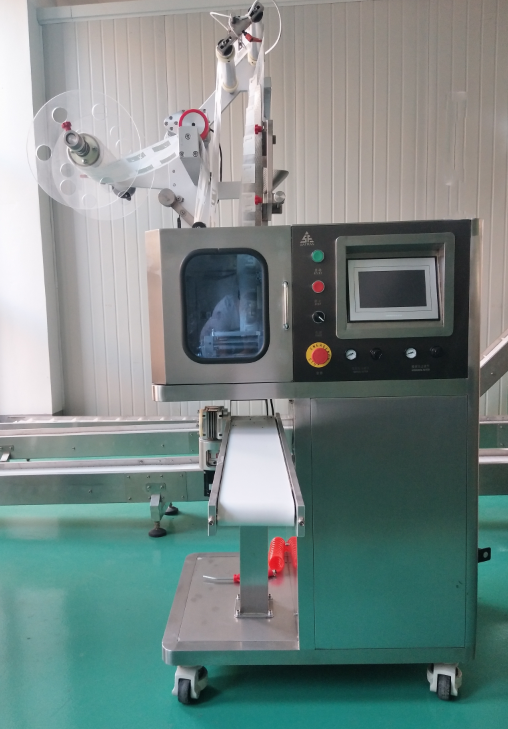

Гурвалжин/Тэгш өнцөгт Урьдчилан хийсэн цайны уутны хоосон уут үйлдвэрлэх машин
Стандарт тодорхойлолт
| No | Тодорхойлолт | Заалт ба тайлбар |
| 1 | өнхрөх тоо хэмжээ | 1 |
| 2 | Бөөмийн агууламж | ≤2±0.5 г / уут (Нэмэлт хэмжих төхөөрөмж) |
| 3 | Материалын шаардлага | Nylon / эрдэнэ шишийн эслэг / нэхмэл бус гэх мэт |
| 4 | Үйлдвэрлэлийн хурд | 40-50/мин (материалын дагуу) |
| 5 | Цаасан голын гадна диаметр | ≤Φ400㎜ |
| 6 | Цаасан голын дотоод диаметр | Φ76㎜ |
| 7 | Агаарын хангамжийн даралт | ≥0.6 Мпа（Хэрэглэгч агаарыг нийлүүлдэг） |
| 8 | Оператор | 1 |
| 9 | Дотоод моторын эрчим хүчний хэрэглээ | Ойролцоогоор 0.8 кВт（220 В） |
| 10 | Тоног төхөөрөмжийн хэмжээ | тухайL 1250×W 800×H 1850（㎜） |
| 11 | Тоног төхөөрөмжийн жин | 500 орчим кг |
Тоног төхөөрөмжийн тохиргооны хүснэгт
| Тодорхойлолт | Төрөл | Тоо хэмжээ | Брэнд |
| PLC | 6ES7288-1ST30-0AA0 | 1 | Siemens |
| Дэлгэц | Мэдрэгчтэй дэлгэц 6AV6648-0CC11-3AXO | 1 | Виллен |
| Мотор | M7RK15GV2+M7GN40K | 1 | чаоганг |
| Мотор | M7RK15GV2+M7GN18K | 1 | чаоганг |
| Серво мотор + хөтөч | Серво мотор + хөтөч | 1 | чаоганг |
| Uхэт авианы | 1 | ||
| Цилиндр | CQ2B12-5DM | 2 | SMC |
| Цилиндр | CJIBA20-120Z | 1 | SMC |
| Цилиндр | 25-40D | 1 | SMC |
| Цилиндр | CM2E32-100AZ | 1 | SMC |
| Соленоид хавхлага | SY5120-5G-01 | 1 | SMC |
| Фотоэлектрик мэдрэгч | D10BFP | 1 | Боннер |
| Завсрын реле + суурь | CR-MX024DC2L+CR-M2SFB | 1 | АББ |
Гүйцэтгэлийн шинж чанар
1. Цайны уутыг хэт авианы битүүмжлэлээр битүүмжлэх, зүсэх аргаар гоёмсог төрхтэй болгоно.
2. Уут хийх хүчин чадал нь 2400-3000 уут/цаг.

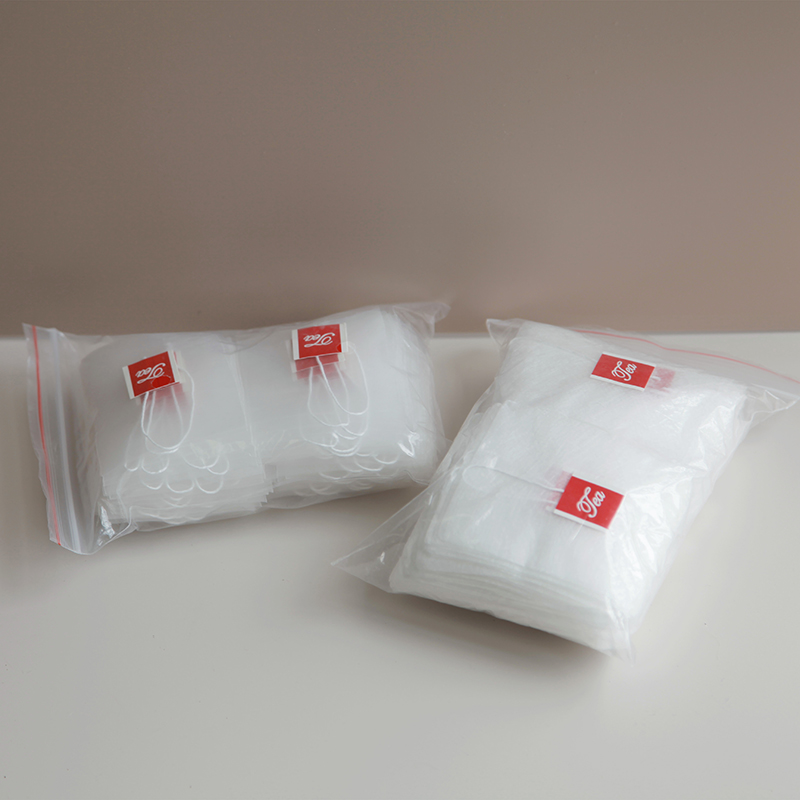

3. Шошготой цайны уутыг зүгээр л шошготой сав баглаа боодлын материалаар үйлдвэрлэж болно.
4. Өнхрөх киноны янз бүрийн үзүүлэлтүүдийг харгалзах боломжтой
солиход хялбар уут үйлдвэрлэгчийн техникийн үзүүлэлтүүд.
5. Пневматик эд ангиудад Японы SMC, цахилгаан эд ангиудад Schneider.
6. PLC хянагчтай бол мэдрэгчтэй дэлгэцийн ажиллагаа нь илүү тогтвортой гүйцэтгэлтэй, энгийн ажиллагаатай, хүнчлэгдсэн байдаг.

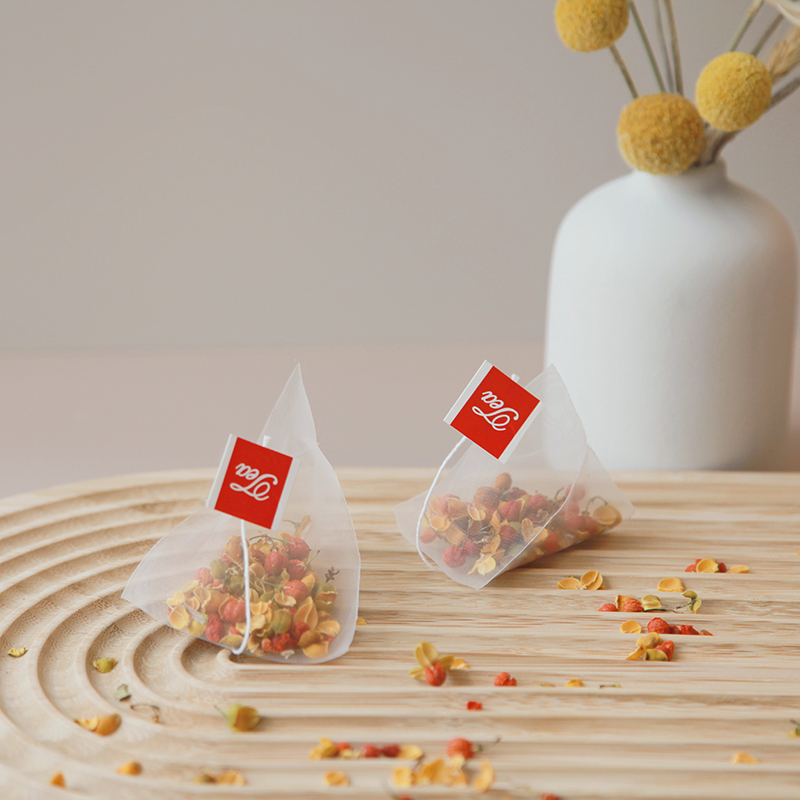

7. Гурвалжин уут, дөрвөлжин хавтгай цүнх нь нэг түлхүүр хувиргалтыг хэрэгжүүлэх боломжтой
Тоног төхөөрөмжийн борлуулалтын дараах үйлчилгээ
Тоног төхөөрөмжийн чанарын асуудлаас үүдэлтэй эвдрэлийг засварлаж, эд ангиудыг үнэ төлбөргүй сольж болно. Хүний үйл ажиллагааны алдаа, давагдашгүй хүчин зүйлийн улмаас учирсан хохирлыг үнэ төлбөргүй баталгаанд оруулаагүй бол. Үнэгүй баталгаа нь автоматаар хүчингүй болно
хэрэв: 1.Зааврыг дагаж мөрдөөгүй хэвийн бус ашиглалтын улмаас тоног төхөөрөмж эвдэрсэн.
2.Ус, гал, шингэний буруу ашиглалт, осол, харьцах, халаах, хайхрамжгүй байдлаас үүдэн учирсан хохирол.
3.Буруу буюу зөвшөөрөлгүй ашиглалтад оруулах, засварлах, өөрчлөх, тохируулах зэргээс үүссэн гэмтэл.
4.Үйлчлүүлэгчийн задаргааны улмаас учирсан гэмтэл. Шураг цэцэг гэх мэт
Машины засвар үйлчилгээ, засвар үйлчилгээ
A.Бүх төрлийн машины дагалдах хэрэгсэл, хэрэглээний материалыг урт хугацаанд нийлүүлэх. Худалдан авагч ачааны төлбөрийг төлөх шаардлагатай.
B.Худалдагч насан туршийн засвар үйлчилгээг хариуцна. Хэрэв машинд ямар нэгэн асуудал гарвал орчин үеийн харилцааны удирдамжаар дамжуулан харилцагчтай холбоо бариарай
C.Нийлүүлэгч нь угсралт, ашиглалтад оруулах сургалт, борлуулалтын дараах үйлчилгээнд хамрагдахаар гадаадад явах шаардлагатай бол визний хураамж, олон улсын нисэх онгоцны хоёр талын тийз, гадаадад байрлах байр, хоол зэрэг ханган нийлүүлэгчийн томилолтын зардлыг хариуцна. аялалын татаас (нэг хүнд өдөрт 100 доллар).
D.12 сарын турш үнэ төлбөргүй баталгаат хугацаа, баталгаат хугацааны туршид чанарын аливаа асуудал гарсан, ханган нийлүүлэгч нь сэлбэг хэрэгслийг засварлах, солих талаар үнэ төлбөргүй зааварчилгаа өгөх, баталгаат хугацаанаас гадуур ханган нийлүүлэгч нь сэлбэг хэрэгсэл, үйлчилгээний хөнгөлөлттэй үнээр хангахаа амлаж байна.
